6. decembra 2013 smo dijaki 5. S pod vodstvom profesorja Vojka Stadlerja
obiskali HE Medvode, ki je ena izmed hidroelektrarn na Savi, in si ogledali, kako
deluje. Vodil nas je gospod Dušak, vodja proizvodnje Zgornje Save. Videli smo
generator, zapornice, gred, ki je povezava med generatorjem in turbino, gredno
vez in turbine Kaplan, Francis in Pelton.

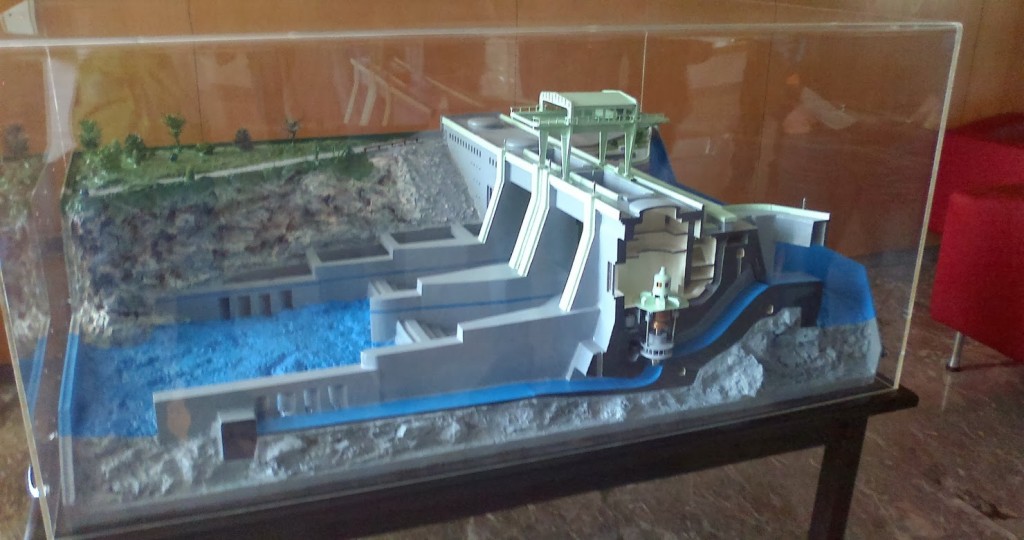

Maketa HE Medvode
Zgodovina HE Medvode
Gradnja HE Medvode se je pričela leta 1947. Prvi agregat elektrarne je
začel obratovati leta 1954, drugi pa aprila leta 1955. Po več letih premora je

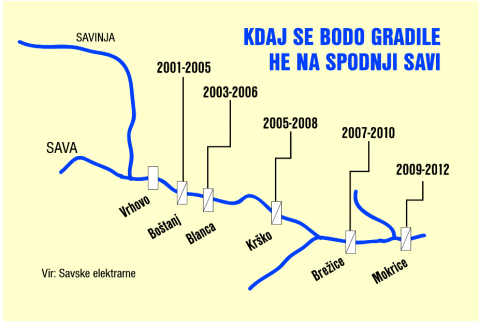

leta 1986 začela obratovati HE Mavčiče in leta 1993 HE Vrhovo, ki predstavlja
prvo od šestih načrtovanih hidroelektrarn na spodnji Savi. Leta 2005 je bila HE
Medvode obnovljena in posodobljena.

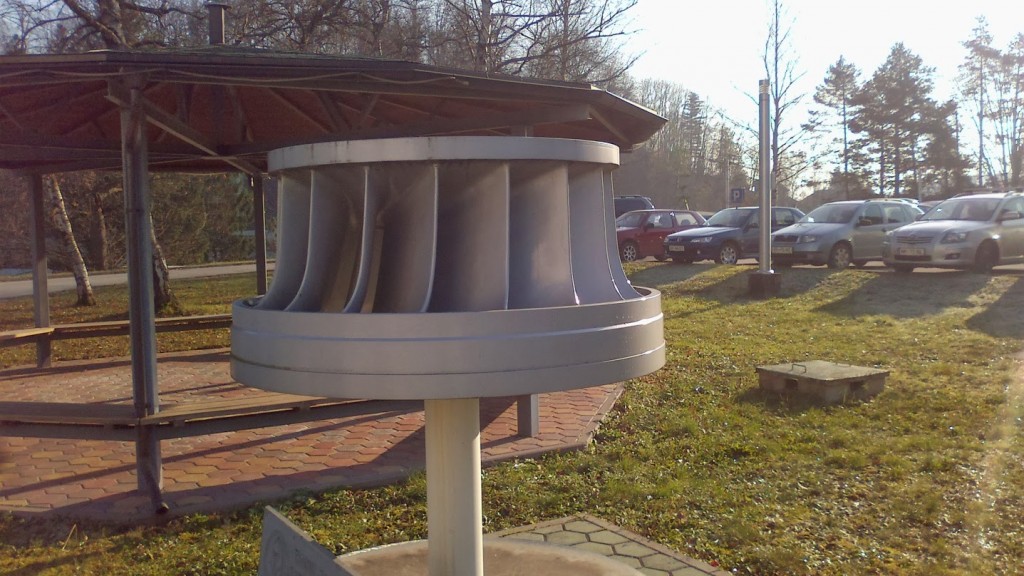

Prva turbina, ki je delovala v HE Medvodah, je bila izdelana leta 1952.

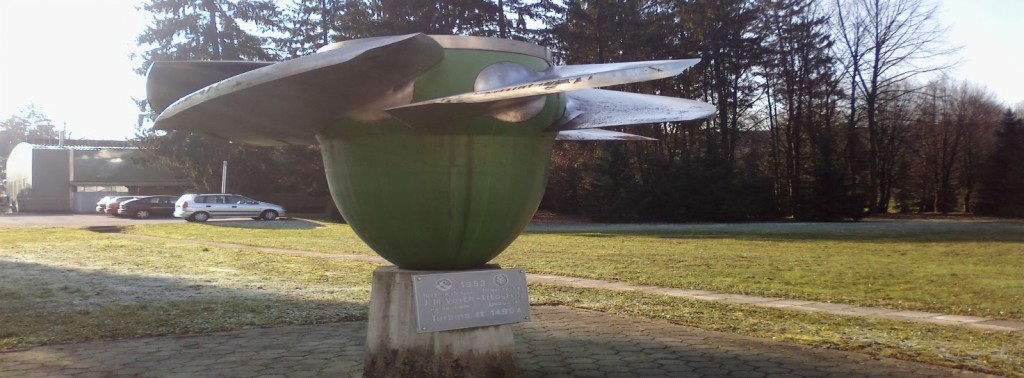

Turbina iz
leta 1953

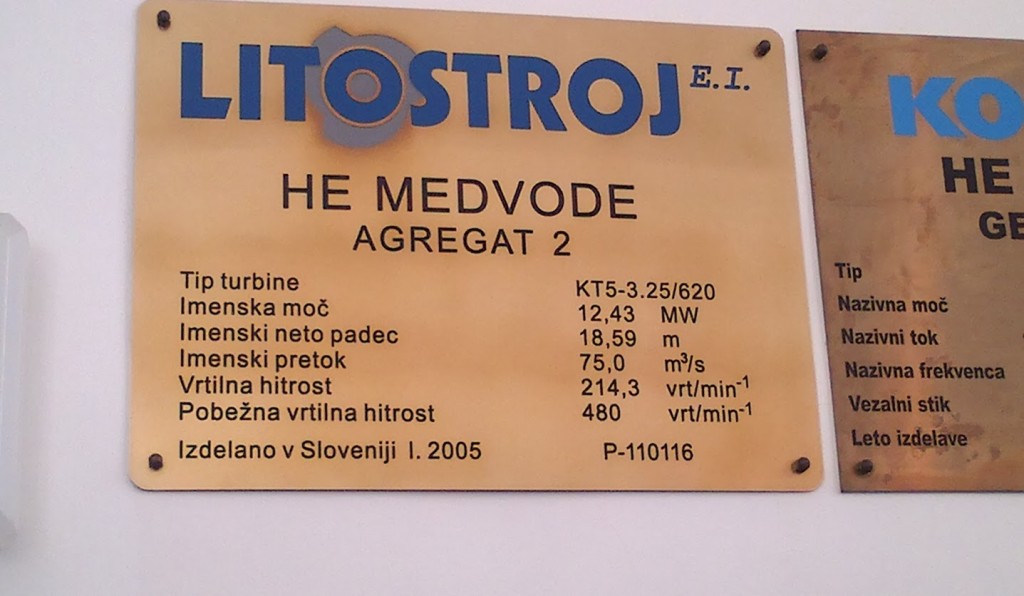

Tehnični podatki
HE Medvode


Turbina, generatorja in blokovna transformatorja:
Turbina 1, 2
Generatorja 1, 2
Proizvajalec
Litostroj
R. Končar
Vrsta
kaplan
Leto izdelave
2003, 2004
1953, 1954 (obnova 1994
in 1995)
Nazivna moč
13200 kW
13500 kVA
Število vrtljajev
214/min
Nazivna napetost
6,3 kV
Cos fi
0,8

Operativni podatki:
Leto izgradnje
Št. agregatov
Inst. moč
Moč na pragu
Sr. letna
proizvodnja
1953
2 kaplan
2 x 13,5 MVA
25 MW
72 GWh

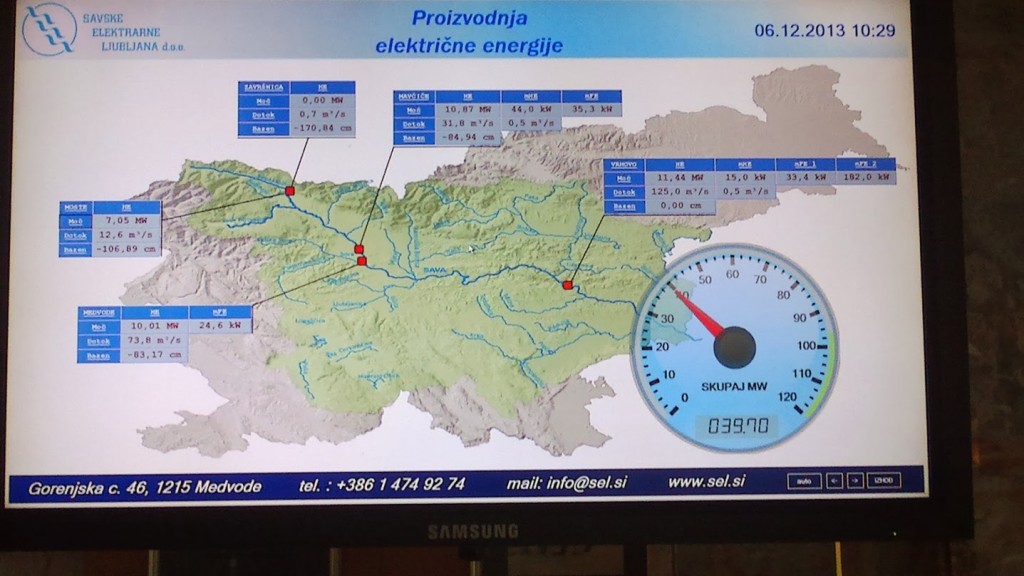

Pretoki savskih hidroelektrarn

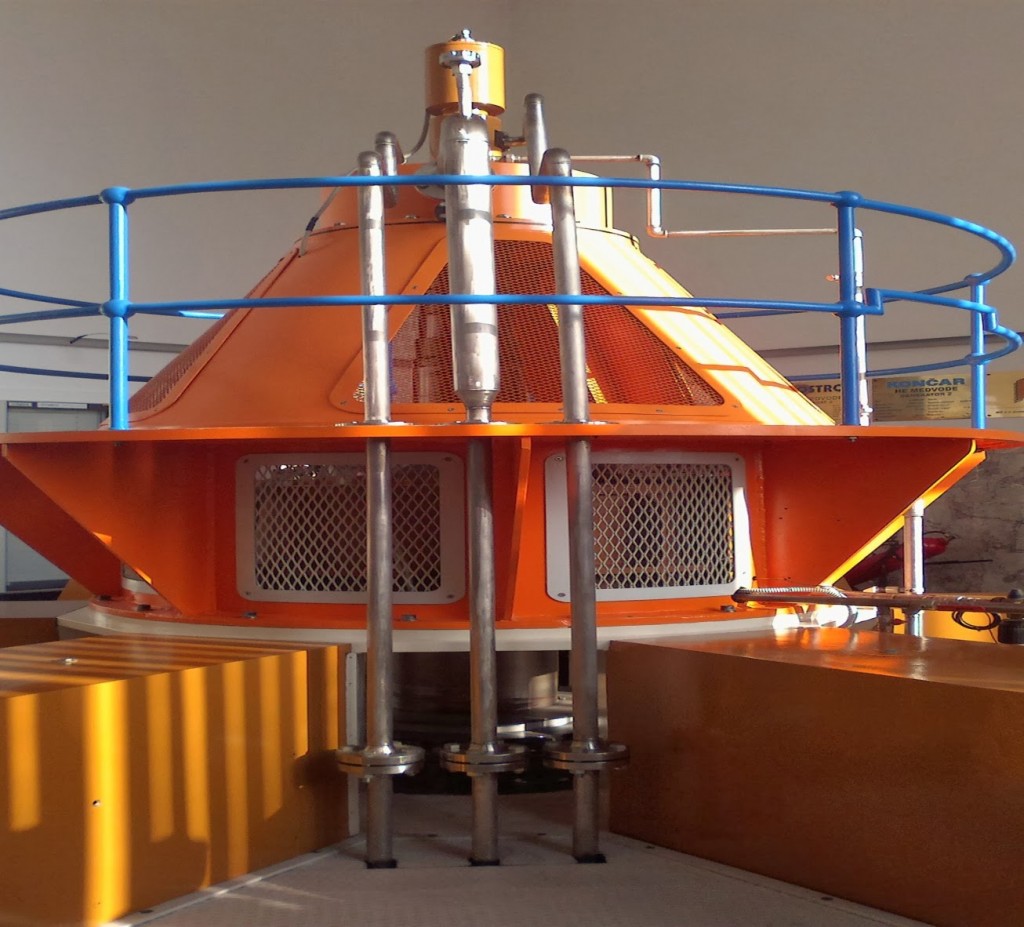

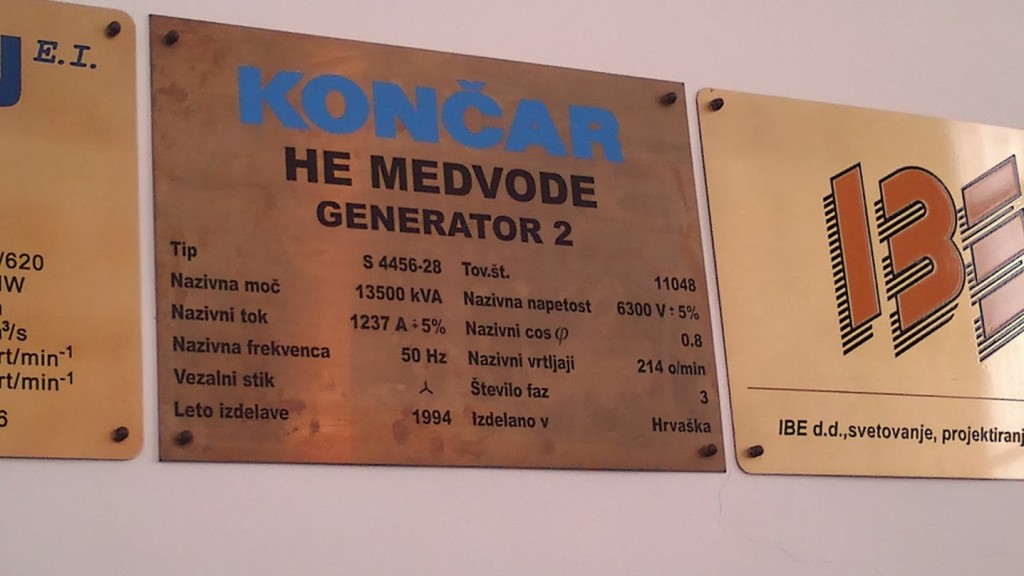

Generator
HE Medvode
Kontrolna
soba zapornic
Z ogledom sem bil zelo zadovoljen, saj sem izvedel veliko novega o
hidroelektrarnah. Ogledali smo si turbine, od najstarejše do najnovejše,
generator in njegovo gred ter kontrolno sobo zapornic.
Klemen Čož, 5. S
